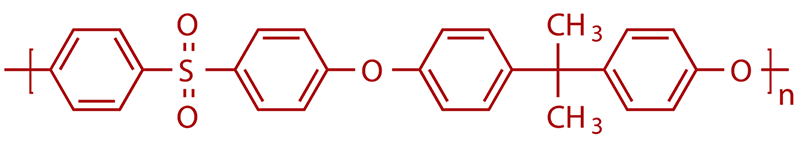

PSF是略帶琥珀色非晶型透明或半透明聚合物，力學性能優(yōu)異，剛性大，耐磨、高強度，即使在高溫下也保持優(yōu)良的機械性能是其突出的優(yōu)點，其范圍為-100~150℃， 長期使用溫度為160℃，短期使用溫度為 190℃，熱穩(wěn)定性高，耐水解，尺寸穩(wěn)定性好，成型收縮率小，無毒，耐輻射，耐燃，有熄性。在寬廣的溫度和頻率范圍內有優(yōu)良的電性能?；瘜W穩(wěn)定性好，除濃硝酸、濃硫酸、鹵代烴外，能耐一般酸、堿、鹽、在酮、酯中溶脹。耐紫外線和耐候性較差。耐疲勞強度差是主要缺點。 PSF成型前要預干燥至水份含量小于0.05%。PSF可進行注塑、模壓、擠出、熱成型、吹塑等成型加工，熔體粘度高，控制粘度是加工關鍵，加工后宜進行熱處理，消除內應力?？勺龀删艹叽缰破贰?/p>
性能
1、聚砜為琥珀透明固體材料，硬度和沖擊強度高，無毒、耐熱耐寒性耐老化性好，并具有自熄性，可在-100--175度下長期使用。耐無機酸堿鹽的腐蝕，但不耐芳香烴和鹵化烴。
2、通過玻璃纖維增強改性可以使材料的耐磨性大幅度提高。
3、可將聚砜與ABS、聚酰亞氨、聚醚醚酮和氟塑料等制成聚砜的改性產(chǎn)品，主要是提高其沖擊強度和伸長率、耐溶劑性、耐環(huán)境性能、加工性能和可電鍍性。如PSF/PBT,PSF/ABS,PSF+礦物粉。
4、聚砜可以在300 °F蒸汽中連續(xù)使用。在180°F水中，最大承受壓力為13.8MPa(靜態(tài)負荷)和 17 .2 MPa(間歇負荷)。為保持長期透明性和抗沖擊性不變，于180 °F水中，其最大承受壓力為3.5MP(靜態(tài)負荷)、 6.9MPa(間歇負荷)。水溫度越低，其承受壓力越高：例如在72°F時，最大承受壓力為20.7MPa靜態(tài)負荷)、24.7MPa(間歇負荷)。 在室溫20.7MPa壓力下，經(jīng)過10000 h，聚砜的蠕變(應變)只有 1%。在210°F、2.07MPa的應力下，經(jīng)過1年后，總應變仍低于2%。在300°F長期使用后，聚砜的強度和模量增加10%，絕緣強度保持90%，抗沖擊強度保持70%。聚砜的拉伸沖擊強度可達200。當暴露在高溫下的開始幾個月中，如300 °F會產(chǎn)生退火效應而可降低其30%的性能值。但這些性質在兩年測試期中保持恒定。
5、聚砜具有很好的綜合電性能：盡管介電常數(shù)和損耗因素很低，但仍具有高介電強度和體積電阻率。并且可以在很廣的溫度和頻率(甚至微波頻率)范圍內保持恒定不變。聚砜可以進行鎳和銅的化學電鍍并具有 20lb/in的粘結強度。
4，4‘-二氯二苯砜與雙酚A無分水條件下聚合，環(huán)狀二聚體含量低，分子量得到精確控制，重復性得以保障，聚合快速，生產(chǎn)周期短、能耗低，實現(xiàn)低碳排放生產(chǎn)。
| 產(chǎn)品 | 固有粘度（dL/g） | 狀態(tài) | 包裝 |
|---|---|---|---|
| Hifone S5000G | 0.48-0.52 | 顆粒 | 25Kg |
| Hifone S5500G | 0.53-0.57 | 顆粒 | 25Kg |
| Hifone S6000G | 0.58-0.62 | 顆粒 | 25Kg |
| Hifone S9000F | 0.88-0.92 | 片狀 | 10Kg |
| Hifone S12000F | 1.18-1.22 | 片狀 | 10Kg |
